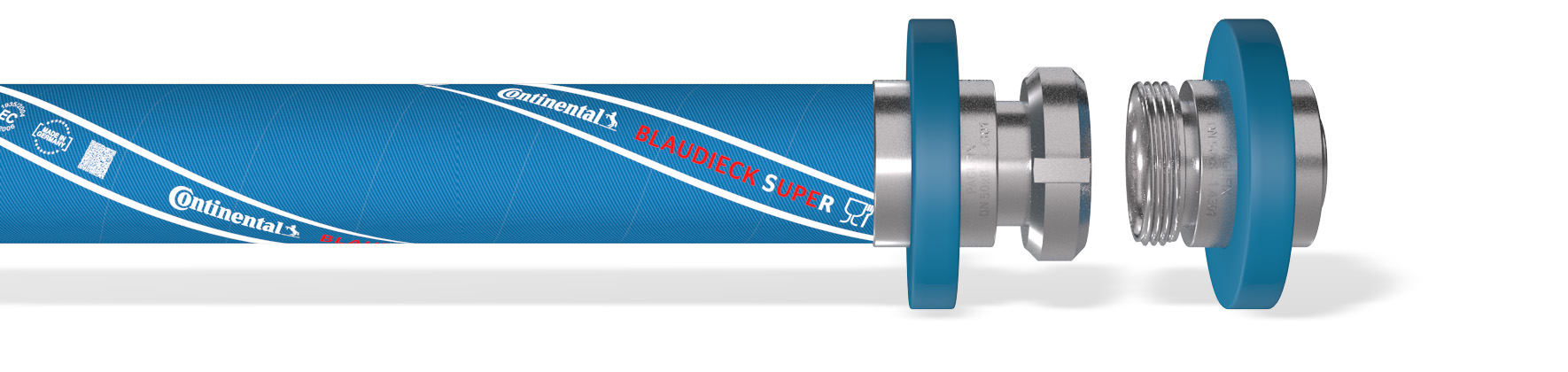

PAGUFIX

Die ideale Pressarmatur für die Getränke- und Lebensmittelindustrie

PAGUFIX
Kennzeichnung: "PAGUFIX DN 50 1.4301/304"

NORMEN / ZERTIFIKATE

  • Certificate
    11851 - 1.4301

ANWENDUNGEN

Lebensmittelindustrie, Sonstige Einrichtungen der Brau-, Getränke- und Spirituosenindustrie

WEITERE EIGENSCHAFTEN

Absolute Abdichtung des Schlauchendes (keine Dochtwirkung), Keine Beschädigung der Schlauchinnenschicht bei der Stutzenmontage, Kundenspezifische Laserkennzeichnung der Armatur auf Anfrage, Leichte Armierung durch optimierten Hülsen-/Stutzenverbund, Sehr hohe Druckbeständigkeit bzw. Verbindungsfestigkeit, auch bei Heißreinigung durch ideale Zahngeometrie, Sonderausführungen auf Anfrage (z.B. SMS 1145, IDF ISO 2853, RJT BS 4825, DS 722, Aseptik DIN 11864 Teil 1, Clamp, offenes Schweißende), Übergangslose, hygienische Verbindung zwischen Schlauchinnenschicht und Armaturstutzen

BETRIEBSDRUCK BIS

16 bar / 232 psi

Nennweite Innen-Ø Wanddicke Länge Betriebsdruck Mindest Berstdruck Kleinster Biegeradius Gewicht
zoll/inch mm mm m bar/psi bar/psi ca. mm ca. g/m
3/4 19 5,0 16/232 48/696 290
3/4 19 5,0 16/232 48/696 210
3/4 19 5,0 16/232 48/696
3/4 19 5,0 16/232 48/696
1 25 6,0 16/232 48/696
1 25 6,0 16/232 48/696
1 25 6,0 16/232 48/696 540
1 25 6,0 16/232 48/696 410
1 1/4 32 6,0 16/232 48/696 610
1 1/4 32 8,0 16/232 48/696 630
1 1/4 32 6,0 16/232 48/696 430
1 1/4 32 8,0 16/232 48/696 450
1 1/4 32 6,0 16/232 48/696
1 1/4 32 8,0 16/232 48/696
1 1/4 32 6,0 16/232 48/696
1 1/4 32 8,0 16/232 48/696
1 1/2 38 6,5 16/232 48/696
1 1/2 38 9,0 16/232 48/696
1 1/2 38 6,5 16/232 48/696
1 1/2 38 9,0 16/232 48/696
1 1/2 38 6,5 16/232 48/696 610
2 38 9,0 16/232 48/696 610
1 1/2 38 6,5 16/232 48/696 870
1 1/2 38 9,0 16/232 48/696 870
2 50 8,0 16/232 48/696 1.110
2 50 10,0 16/232 48/696 1.200
2 50 8,0 16/232 48/696 830
2 50 8,0 16/232 48/696
2 50 10,0 16/232 48/696
2 50 8,0 16/232 48/696
2 50 10,0 16/232 48/696
2 50 10,0 16/232 48/696 920
2 1/2 63 8,0 16/232 48/696 1.800
2 1/2 63 12,0 16/232 48/696
2 1/2 63 12,0 16/232 48/696 1.800
2 1/2 63 12,0 16/232 48/696
2 1 /2 63 12,0 16/232 48/696
2 1/2 63 8,0 16/232 48/696
2 1 /2 63 8,0 16/232 48/696
2 1/2 63 8,0 16/232 48/696
3 75 8,0 16/232 48/696 1.400
3 75 12,0 16/232 48/696 1.400
3 75 8,0 16/232 48/696 2.115
3 75 12,0 16/232 48/696 2.130
3 75 8,0 16/232 48/696
3 75 12,0 16/232 48/696
3 75 8,0 16/232 48/696
3 75 12,0 16/232 48/696
4 100 9,0 16/232 48/696
4 100 15,0 16/232 48/696
4 100 9,0 16/232 48/696
4 100 15,0 16/232 48/696
4 100 9,0 16/232 48/696 3.030
4 100 15,0 16/232 48/696 3.050
4 100 9,0 16/232 48/696 1.930
4 100 15,0 16/232 48/696 1.950
Druckangaben bezogen auf Raumtemperatur / Hoher Druck und/oder Temperatur führen zu einer Verkürzung der Lebensdauer
