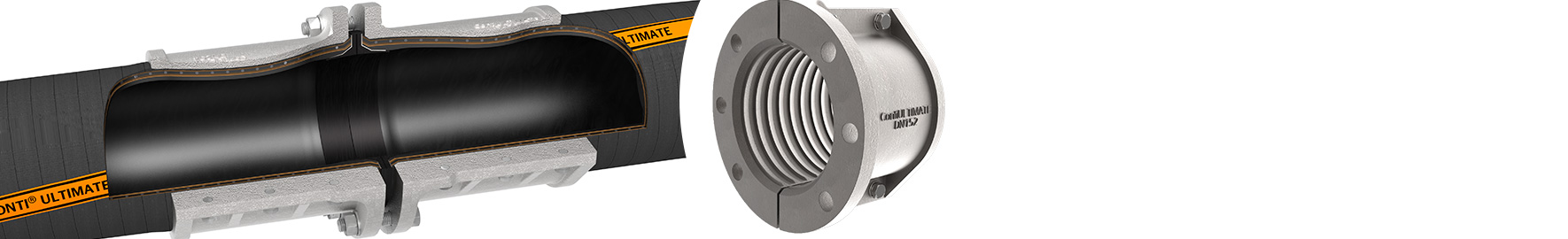

CONTI® ULTIMATE - Flansch

Für die hydraulische und pneumatische Förderung von abrasiven Medien

CONTI® ULTIMATE - Flansch
Kennzeichnung: "CONTI® ULTIMATE DN 51"

ANWENDUNGEN

Bergbau, Chemische Industrie, Gießereien, Hydraulische und pneumatische Anwendungen, Kieswerke, Kläranlagen, Kraftwerke, Schotterwerke

WEITERE EIGENSCHAFTEN

Aus hochfester Aluminiumlegierung, Kompatibel zu CONTI® ULTIMATE, CONTI® ULTIMATE CONDUCTIVE und CONTI® ULTIMATE Dichtung, Lochbild passend für Anschlüsse gem. DIN EN 1092-1 (PN10) und ANSI 16,5B (150lbs), Meerwasserbeständig, Robust, Rostfrei

BETRIEBSDRUCK BIS

10 bar / 145 psi

Nennweite Innen-Ø Wanddicke Länge Betriebsdruck Mindest Berstdruck Kleinster Biegeradius Gewicht
zoll/inch mm mm m bar/psi bar/psi ca. mm ca. g/m
2 51 10/145 / 1.400
2 1/2 63 10/145 / 3.400
3 76 10/145 / 2.300
3 1/2 90 10/145 / 3.800
4 102 10/145 / 3.900
5 127 10/145 / 6.900
6 152 10/145 / 7.800
8 204 10/145 / 12.700
10 254 5/73 / 13.100
12 305 5/73 / 21.800
14 355 5/73 / 26.400
16 405 5/73 / 38.100
18 455 5/73 / 42.000
20 508 5/73 / 73.100
24 610 5/73 / 90.000
Druckangaben bezogen auf Raumtemperatur / Zollmaße gemäß ANSI 16,5B, Metrische Maße gemäß DIN EN 1092-1
