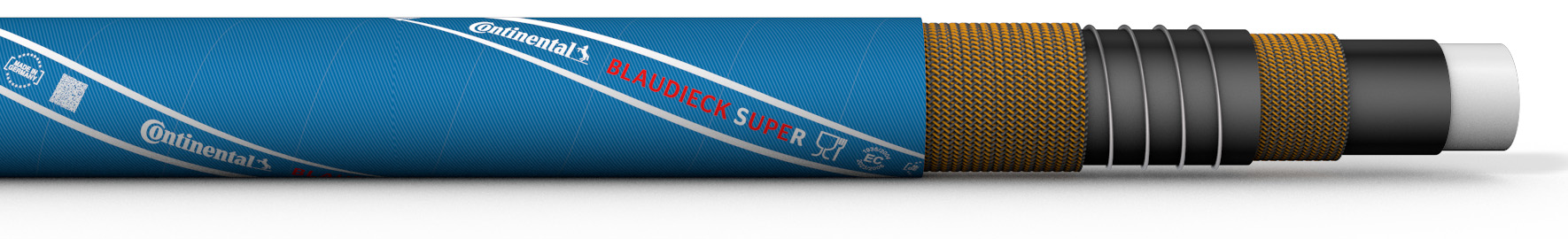

BLAUDIECK SUPER - avec spirale

La SUPERSTAR pour l'industrie agroalimentaire

STANDARD / APPROBATION

1935/2004
10/2011 incl. 2020/1245
Recommendation XXI, Cat. 2
Regulation 177.1520 for inner liner material

APPLICATIONS

Brasseries, Industrie alimentaire, Industrie de la transformation du lait, Industrie des aliments de commodité, Industrie des boissons, Laiteries, Transformation industrielle des arômes, des épices, de l'épicerie fine

MOYEN D'ÉCOULEMENT

Milieux qui relèvent des simulants alimentaires A, B, C, D1 et D2 selon EU 10/2011 (aliments aqueux, gras et huileux, aliments avec un pH <4,5, aliments alcoolisés jusqu'à une teneur en éthanol de 95%)

TUBE

UPE, blanc, lisse, non poreux, sans plastifiant

INSERTIONS

Fibres synthétiques, Avec spirale en fil d'acier intégrée

ROBE

NBR, bleu, motif de tissu, résistant à l'abrasion, résistant à l'ozone

AUTRES PROPRIÉTÉS

Résistant aux produits de nettoyage, de désinfection et aux produits chimiques selon la liste de résistance Continental, Système de raccords recommandé PAGUFIX & PAGUCLAMP, Tube et robe résistants aux huiles et aux graisses

PRESSION DE SERVICE JUSQU'À

16 bar / 232 psi

PLAGE DE TEMPÉRATURE

de la part de -30 °C / -22 °F jusqu'à +95 °C / +203 °F
jusqu'à +110 °C / +230 °F (max. 60 minutes

AMORTISSABLE JUSQU'À

+130 °C / +266 °F (max. 30 minutes)

Largeur nom.	Ø int.	Épaisseur	Long.	Spirale	Press. de service	Press. d’éclatem. mini	Rayon courb. mini	Poids
zoll/inch	mm	mm	m		bar/psi	bar/psi	aprx. mm	aprx. g/m
3/4	19	5,0	40	•	16/232	48/696	150	450
1	25	6,0	40	•	16/232	48/696	150	750
1 1/4	32	6,0	40	•	16/232	48/696	200	1 050
1 1/2	38	6,5	40	•	16/232	48/696	250	1 300
2	50	8,0	40	•	16/232	48/696	350	2 000
2 1/2	63	8,0	40	•	16/232	48/696	450	2 500
3	75	8,0	40	•	16/232	48/696	500	2 900
4	100	9,0	40	•	16/232	48/696	750	4 450

_{La résistance à la température n'est valable que pour les matériaux utilisés / Toutes les données techniques sont valables à température ambiante / Attention : la vapeur sur-chauffée reduit considérablement la durée de vie / Autres dimensions sur demande}
