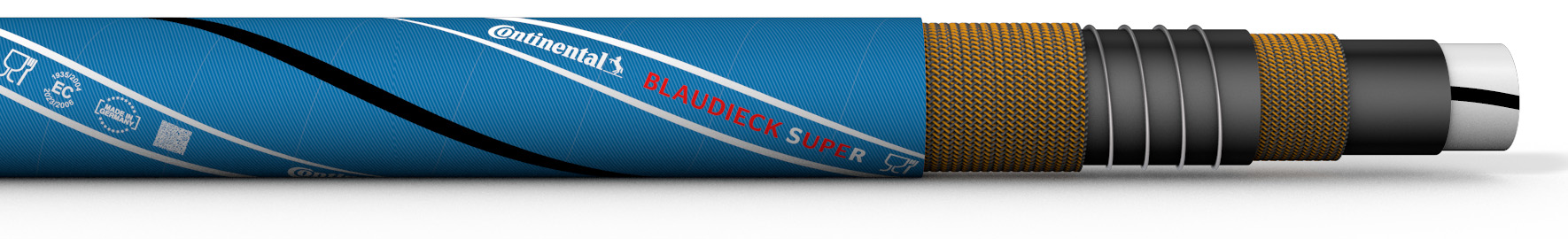

BLAUDIECK SUPER CONDUCTIVE

A SUPERSTAR para a indústria de alimentos e bebidas

PADRÃO / APROVAÇÃO

1935/2004
10/2011 incl. 2020/1245
Recommendation XXI, Cat. 2
Regulation 177.1520 for inner liner material

APLICAÇÕES

Cervejeiras, Indústria Alimentar de Conveniência, Indústria alimentícia, Indústria de bebidas, Indústria de transformação do leite, Laticínios, Processamento industrial de aromas, especiarias, delicatessen

FLUXO MÉDIO

Meios que se enquadram nos simuladores alimentares A, B, C, D1 e D2 de acordo com a EU 10/2011 (alimentos aquosos, gordurosos e oleosos, alimentos com pH<4,5, alimentos alcoólicos até um teor de etanol de 95%)

CAMADA INTERNA

UPE, branco, com fita condutora de OHM enrolada e preta, liso, não plastificado, não poroso

REFORÇO

Fibras sintéticas, Com espiral de arame de aço integrado

CAMADA EXTERNA

NBR, azul, padronizado em tecido, com fita condutora de OHM enrolada e preta, resistente à abrasão, resistente ao ozono

OUTRAS PROPRIEDADES

Camadas de mangueira conduzido electricamente, R < 10⁹ Ω, através da parede da mangueira, Mangueira adequada para uso em zonas Ex, Resistente a agentes de limpeza e desinfecção e produtos químicos de acordo com a lista de resistência Continental, Resistente interna e externamente contra óleo e graxa, Sistema de fixação recomendad PAGUFIX & PAGUCLAMP

PRESSÃO DE TRABALHO A

16 bar / 232 psi

RESISTÊNCIA TÉRMICA

de -30 °C / -22 °F até +95 °C / +203 °F
até +110 °C / +230 °F (max. 60 minutos

SUPORTA VAPOR ATÉ

+130 °C / +266 °F (max. 30 minutos)

Valor nominal	Ø int.	Espessura da parede	Comprimento	Espiral	Pressão de trabalho	Pressão de ruptura mínima	Menor raio de curvatura	Peso
zoll/inch	mm	mm	m		bar/psi	bar/psi	aprx. mm	aprx. g/m
3/4	19	5,0	40	•	16/232	48/696	150	450
1	25	6,0	40	•	16/232	48/696	150	700
1 1/4	32	6,0	40	•	16/232	48/696	200	990
1 1/2	38	6,5	40	•	16/232	48/696	250	1.200
2	50	8,0	40	•	16/232	48/696	350	2.050
2 1/2	63	8,0	40	•	16/232	48/696	450	2.500
3	75	8,0	40	•	16/232	48/696	500	2.850
4	100	9,0	40	•	16/232	48/696	750	4.250

_{A resistência à temperatura aplica-se somente aos materiais utilizados / Todos os dados técnicos se aplicam à temperatura ambiente / Atenção: O vapor sobreaquecido ocasiona uma redução considerável da vida útil / Outras dimensões a pedido}
