Axcyl® 柔印贴版套筒

  • 接触

大陆集团制造工厂采用的技术和工艺带来了多种套筒选择,可帮助柔版宽幅和窄幅印刷机在任何类型的基材上进行印刷。查看是什么让我们的解决方案成为提高印刷性能的必然之选。

柔印行业近年来发生了翻天覆地的变化,随着印前、网纹辊、数字印版技术和套筒专用印刷机的发展,该工艺开始被用于曾经不可想象的印刷领域,包括报纸、折叠纸盒、标签和软包装。

产品组合

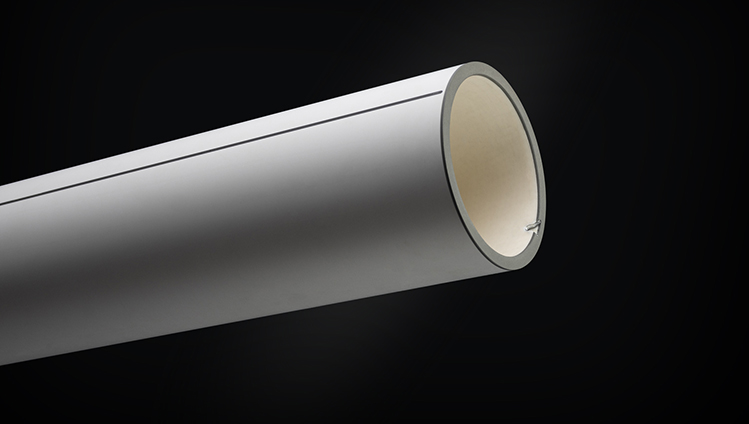

Coaxcyl EM

Coaxcyl EM

下载

  • 振动过滤
  • 平滑安装
  • 极其稳定且轻巧的结构

本产品是适用于柔版印刷机的印版安装套筒。

主要优点

  • 阻尼安装层可实现振动过滤

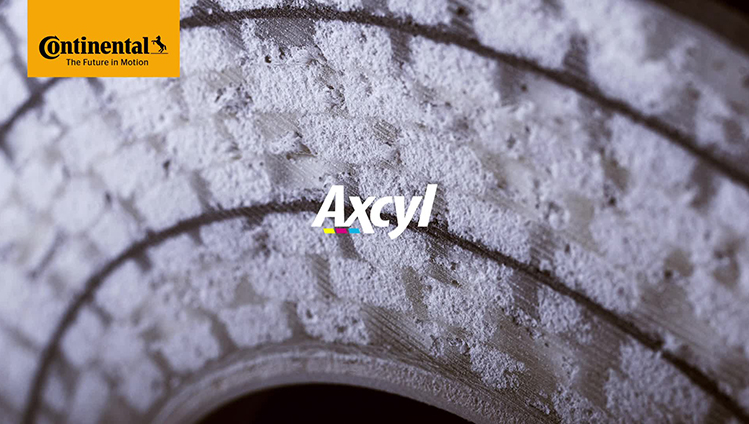

  • 蜂窝结构可实现高刚性和极低密度

更长的产品寿命

  • 吸震面
  • 全密封套筒,与套筒清洗机兼容
  • 任何套筒厚度(碳纤维/凯芙拉,或壁厚超过 15 毫米的金属嵌件)的加强套准槽

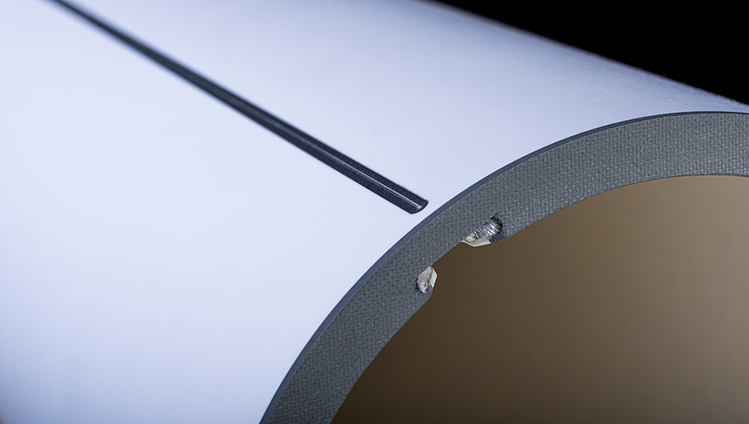

  • 可选的切割导片

主要性能

  • 振动过滤
  • 平滑安装
  • 极其稳定且轻巧的结构
  • 所有产品都具备抗静电特性(保证电阻低于 1 MΩ)

Coaxcyl Type R

  • 轻巧稳定的结构可实现一致的印刷效果,并且易于操作
  • 耐用的套准槽,可长时间始终保持精确套准

耐用且精确的套准,采用碳纤维

主要优点

  • 轻巧稳定的结构可实现一致的印刷效果,并且易于操作
  • 耐用的套准槽,可长时间始终保持精确套准
  • 在印刷机上平滑安装、快速准备就绪
  • 借助切割线轻松定位粘合剂和板材
  • 所有产品具备抗静电(保证电阻低于1 MΩ)

Coaxcyl BS

Coaxcyl BS

下载

  • 振动过滤
  • 平滑安装
  • 极其稳定且轻巧的结构

标准通风孔:4、6 或 8 个孔(或采用便于拆卸的分接头阀门)。可提供带独立供气和内部通风的版本,可用于顶部套筒安装。

主要优点

  • 在一个轴上覆盖广泛的重复范围
  • 尽可能减少支出
  • 阻尼安装层可实现振动过滤
  • 蜂窝结构可实现高刚性和极低密度

更长的产品寿命

  • 吸震面

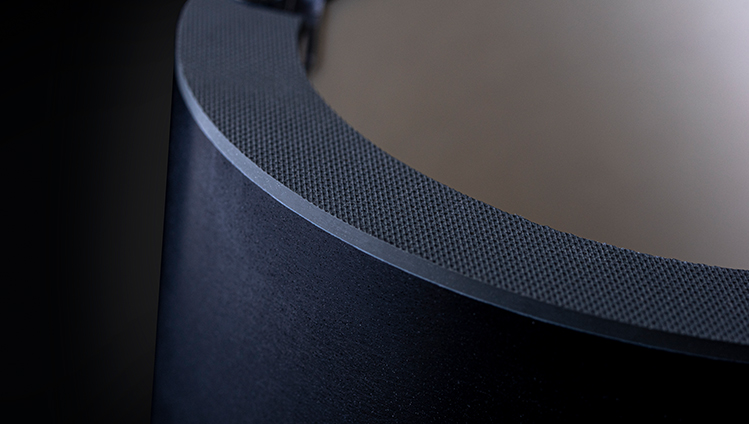

  • 全密封套筒,与套筒清洗机兼容
  • 带卡口系统和销索引的加固套准槽

主要性能

  • 振动过滤
  • 平滑安装
  • 极其稳定且轻巧的结构
  • 所有产品都具备电场抗静电特性(保证电阻低于 1 MΩ)

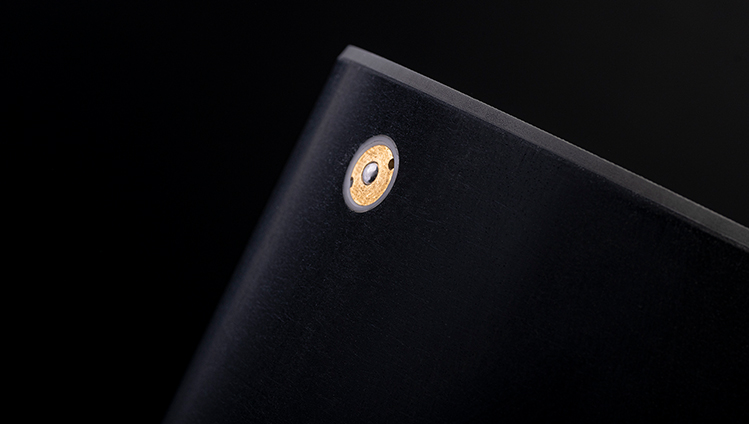

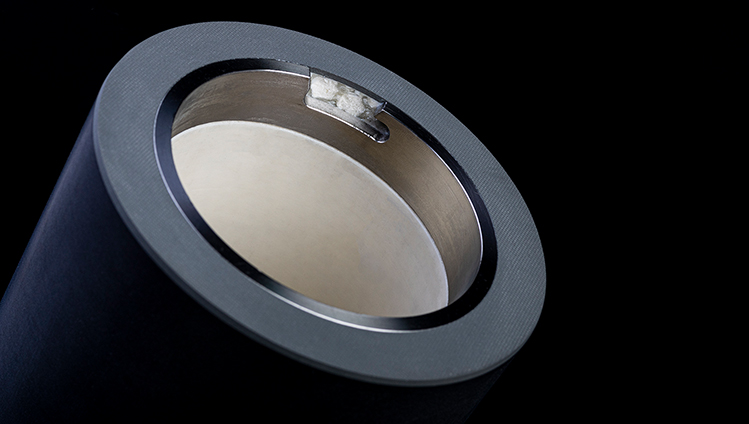

碳纤维 BS 桥接套筒

碳纤维 BS 桥接套筒

下载

  • 得益于其结构阻尼特性和出色的刚度,可有效提高印刷效率
  • 更轻的重量,尤其是在高壁厚的情况下
  • 在印刷机上平滑安装、更快准备就绪

本产品是适用于柔版印刷机的碳纤维过桥套筒。

主要优点

  • 过桥套筒通常用在柔版印刷机上,有助于减轻套筒重量、减小壁厚并降低成本。现代印刷机的生产力有时会受到设计性质影响,从而导致振动/弹跳和明显的墨杠。
  • 碳纤维 BS 气动过桥技术可提供卓越的动态响应,在印刷要求严苛的设计时可显着减少弹跳/明显条纹,而且重量非常轻。

主要性能

  • 得益于其结构阻尼特性和出色的刚度,可有效提高印刷效率
  • 更轻的重量,尤其是在高壁厚的情况下
  • 在印刷机上平滑安装、更快准备就绪

产品一览

应用 构建 通风 外径公差 TIR 公差 表面 壁厚范围 宽度范围 Stork 直径范围 减重 导电 气源 清洁

气动板安装桥接件

可替代液压夹紧过桥连接件系统

高模碳纤维 通过心轴(流经)或单独的空气供应 标称 +/- 20 μm 20μm 极其耐用的环氧树脂和科技织物 从 16 到 100 mm 从 200 到 2000 mm 从 60 到 400 mm 因几何形状而异 满足 ATEX 95 要求 6 bars @ 最小 12l/sec 任何与 UV、溶剂型和水性油墨兼容的溶剂

Axcylox

Axcylox

下载

  • 极具竞争力且坚固耐用的套筒,可最大限度地延长网纹辊的使用寿命
  • 用于网纹辊唯一的永久性的标签

网纹辊是柔版印刷工艺中的重要零部件。它的陶瓷外层极其坚硬,但又很易碎。大陆集团的 Axcylox® 套筒设计用于在除印刷之外的所有操作期间遮挡和保护网纹辊。这样可为网纹辊易碎的外表面提供永久性保护,从而延长其使用寿命,同时减少因损坏而导致的昂贵维修费用。

主要优点

  • 粗糙的外表面,非常有利于手动操作
  • 机加工孔,有助于拆卸印刷机上的网纹辊 + Axcylox
  • 光滑的内表面,便于清洁
  • 橡胶边缘,可将 Axcylox 固定在网纹辊上,同时保护网纹辊面
  • 永久性标签,在提供可追溯性的同时便于识别(标记网纹颜色、体积和网线指示)
