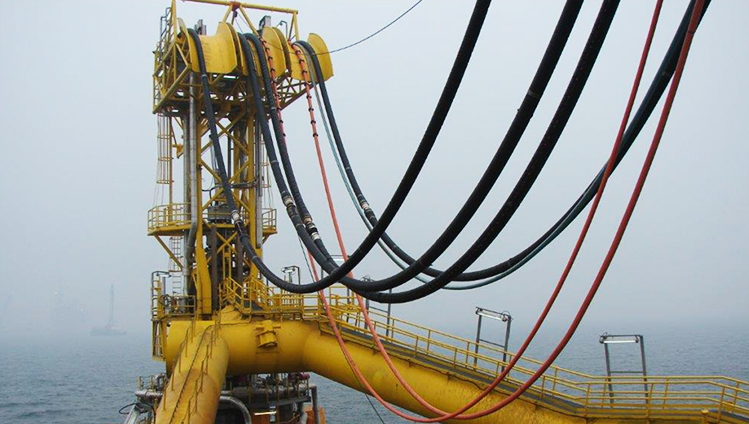

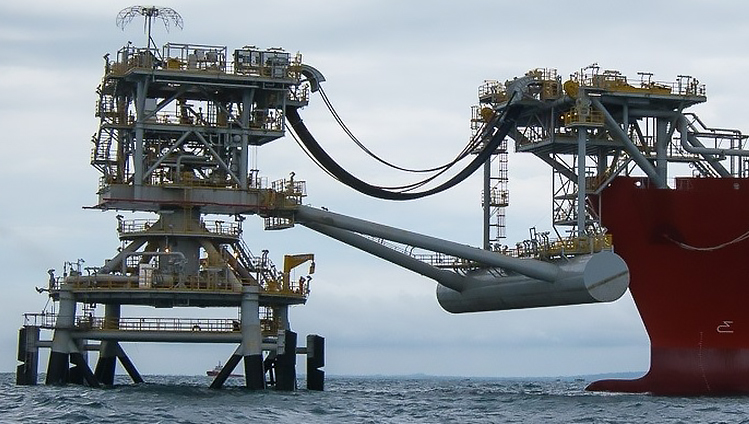

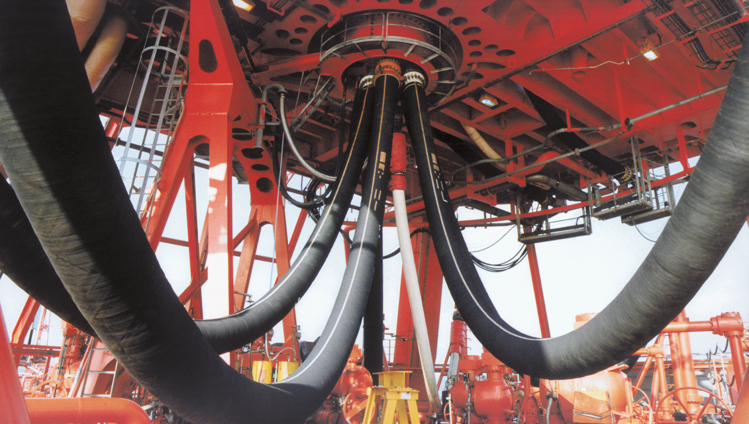

生产用柔性管路

生产用粘合柔性管路的一般结构

1. 不锈钢互锁带绕管

   保护聚合物衬里免受机械损坏，在高压气体服务和真空服务减压的情况下防止起泡，支撑柔性软管壁并且便于清管。材料可以是AISI 316L或254 SMO级不锈钢，具体取决于输送的介质。

2. 聚合物衬里

   柔性管路的流体屏障。保护软管结构免受输送介质的腐蚀和磨损影响。衬里的厚度取决于内压大小、内径和输送的介质。衬里材料经过精心选择，能够承受原油、海水、气体、液压流体或通过软管输送的任何物质的化学效应和热效应。

3. 织物层

   分散内部压力。

4. 加强螺旋（图中未显示）

   防止软管在轴向拉力和/或外部压力下崩裂。即使在急转弯处也能防止纽结。

5. 弹性垫层

   确保不同层之间粘合。

6. 高强度钢丝绳增强层

   这些是重要的承重元件，决定了内部耐压性。钢丝绳涂有锌或黄铜，提供优质的耐腐蚀性。

7. 气导层

   让扩散的气体流动到排气点。

8. 防火层

   在软管暴露在704°C (1300°F)的火焰中的情况下保护软管至少30分钟。

9. 抗紫外线弹性体外覆层

   保护软管免受冲击、磨损、天气、海水、石油等影响。

10. 外部不锈钢绕保护层

    保护软管免受外部机械损坏，材料为AISI 316L。
